概述

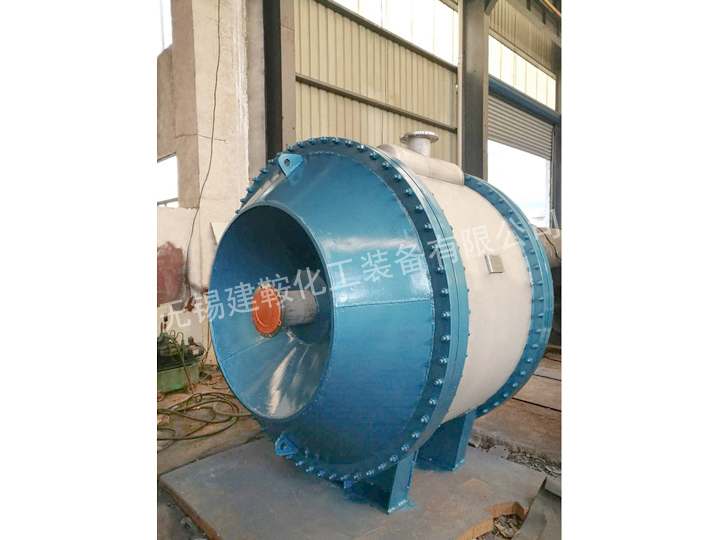

螺旋闆式換熱器是一種高效換熱設備，适用氣-氣、氣-液、液-液，以及用于冷凝和液體蒸發傳熱。該産品具有傳熱效率高，污垢自清能力強，節能效果好，體積小、價格便宜，使用可靠等優點。産品廣泛适用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分爲不可拆式（Ⅰ型）螺旋闆式換熱器和可拆式（Ⅱ型、Ⅲ型）螺旋闆式換熱器。
基本參數
螺旋闆換熱器的公稱壓力PN規定爲0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm
2）（系指單通道能承受的工作壓力）試驗壓力爲工作壓力的1.25倍。
螺旋闆換熱器與介質接觸部分的材質，碳素鋼爲Q235A、Q235AF，不鏽鋼酸鋼爲SUS321、SUS304。其它材質可根據用戶要求選定。
允許工作溫度：碳素鋼的t=0～+350℃，不鏽鋼酸鋼的t=-40～500℃，升溫降壓範圍按壓力容器的有關規定。選用本設備時，應通過洽當的工藝計算，使設備通道内的流體達到湍流狀态。（一般液體流速1m/Sec氣體流速10m/Sec）。
單台設備不能滿足使用要求，可以多台組合使用，但組合時必須符合下列規定：
并聯組合，串聯組合：設備和通道間距相同。
混合組合：一個通道并聯，一個通道串聯。
技術參數
|
公稱換熱面積 |
通道間距 |
碳鋼 |
不鏽鋼 |
|
闆厚 |
|
5m² |
6—10 |
4mm |
2～3mm |
|
10m² |
6—10 |
4mm |
2～3mm |
|
20m² |
6—14 |
4mm |
2～3mm |
|
30m² |
10—14 |
4mm |
2～3mm |
|
40m² |
10—14 |
4mm |
2～3mm |
|
50m² |
10—14 |
4mm |
2～3mm |
|
60m² |
14—18 |
4mm |
2～3mm |
|
70m² |
14—18 |
4mm |
2～3mm |
|
80m² |
14—18 |
4mm |
2～3mm |
|
100m² |
14—18 |
4mm |
2～3mm |
|
120m² |
14—20 |
4～5mm |
2～4mm |
|
130m² |
14—20 |
4～5mm |
2～4mm |
|
150m² |
14—20 |
4～5mm |
2～4mm |
|
300m² |
14—20 |
4～5mm |
2～4mm |
